Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

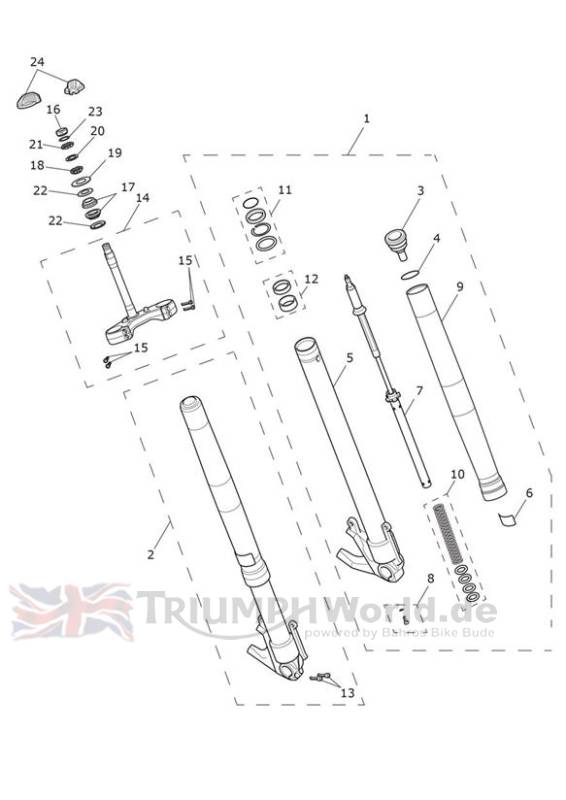

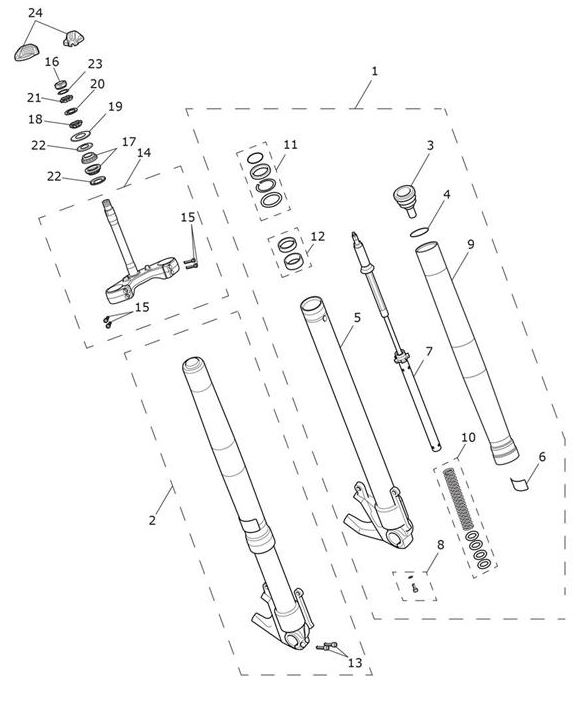

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2042695 | Stanchion, TES, LH | 1 | |
| 1 | T2042782 | Stanchion, TES, LH, Low | 1 | Low Ride Height Version |
| 2 | T2042696 | Stanchion, TES, RH | 1 | |
| 2 | T2042783 | Stanchion, TES, RH, Low | 1 | Low Ride Height Version |
| 3 | T2043931 | Fork Cap Complete, TES | 1 | |
| 4 | T2041732 | O Ring, Fork Cap | 2 | |
| 5 | T2045472 | Stanchion, Lower, LH | 1 | |
| 5 | T2045471 | Stanchion, Lower, RH | 1 | |
| 6 | T2041753 | Sticker Set | 1 | Contains 2 Stickers |
| 7 | T2046326 | Cartridge Kit, TES, LH | 1 | |
| 7 | T2046328 | Cartridge Kit, TES, LH, Low | 1 | Low Ride Height Version |
| 7 | T2046327 | Cartridge Kit, TES, RH | 1 | |
| 7 | T2046329 | Cartridge Kit, TES, RH, Low | 1 | Low Ride Height Version |
| 8 | T2041743 | Bolt & Washer Set | 1 | Contains 2 Bolts & 2 Washers |
| 9 | T2045465 | Stanchion, Upper | 2 | |
| 10 | T2046325 | Fork Spring Set | 1 | Contains 2 Springs |
| 10 | T2046330 | Fork Spring Set | 1 | Contains 2 Springs - Low Ride Height Version |
| 11 | T2045475 | Seal Kit, Red,48mm | 1 | Contains Seals for 2 Forks |
| 12 | T2045470 | Bush Kit | 1 | Contains Bushes for 2 Forks |
| 13 | T2041744 | Pinch Bolt Set, M6 x 25 | 1 | Contains 2 Bolts |
| 14 | T2042322 | Lower Yoke Assembly | 1 | |
| 15 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
| 16 | T2040442 | ABSCHLUSSMUTTER, M27 X 1.0 | 1 | |
| 17 | T3800091 | Lager | 2 | |
| 18 | T2040301 | Adjuster Nut, M30, Lower | 1 | |
| 19 | T2046559 | Cover, Headstock Bearing | 1 | |
| 20 | obs T2041306 | Washer, Headstock | 1 | |
| 21 | T2040304 | ABSCHLUSSMUTTER, M 30 | 1 | |
| 22 | T3600234 | Dichtung, staubschutz- | 2 | |
| 23 | T3551551 | Washer,27.5 x 35 x 0.5 | 1 | |
| 24 | T2041865 | Cover, Fork Cap | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
