ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

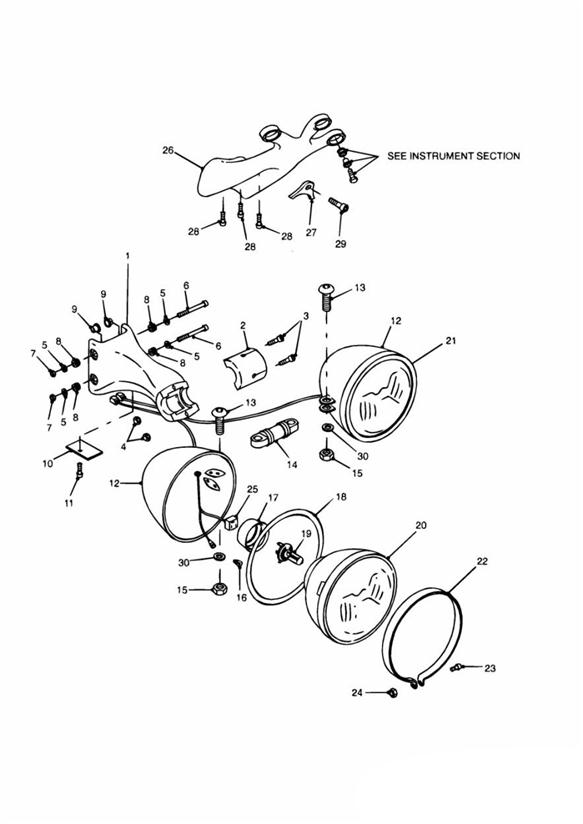

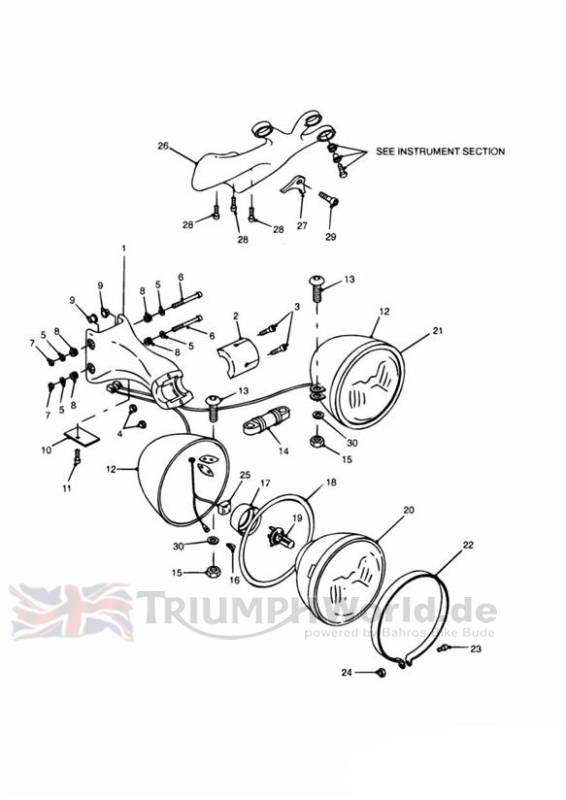

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2700562 | Halterung | 1 | |
2 | obs T2700563 | Klammer | 1 | |
3 | T3050323 | Kit,4 x Screw M8 x 1.25 x 30 Slv | 2 | |
4 | T3350135 | Mutter | 2 | M8 |
5 | T3555026 | Washer,6.4 x 18 x 1.6 | 4 | |
6 | T3203085 | Bolt, HHF, Domed, M6 x 85, S/S | 2 | |
7 | T3350067 | Flanschmutter | 2 | |
8 | T3020034 | Grommet,15.5 x 6 x 11.5 | 4 | |
9 | T3010709 | Flanged Sleeve,6.4 x 11.5 x 10.75 | 4 | |
10 | T2700566 | Platte | 1 | |
11 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 1 | |
12 | T2700634 | Headlight Bowl | 2 | |
13 | T3330378 | Screw, But/Hd, SKT, M10 x 1.5 x 40, SS | 2 | |
14 | T2700553 | Drehzapfen | 1 | |
15 | T3350056 | Sich.mutter | 2 | |
16 | T2700210 | Bulb, Parking Lamp,12V 4W | 2 | |
17 | T2700478 | H?lle, schutz- | 2 | |
18 | T2700559 | Ring, aufnahme | 2 | |
19 | T2700001 | Bulb, H4 60/55W,12V, Type 1, Clear | 2 | |
20 | obs T2700558 | Kopf | 1 | RH LH dip |
20 | obs T2700556 | Kopf | 1 | RH RH dip DE, SE, BR, IT, ES, PT, GR, CH, NL, FR, AR - All Vins SG 110500 > |
20 | obs T2700557 | Kopf | 1 | Symmetrical dip US & CA All Vins AU, >> 79413 SG >> 110499 |
20 | obs T2700558 | Kopf | 1 | RH LH dip AU, >> 79414 |
21 | obs T2700549 | Kopf | 1 | LH LH dip |
21 | obs T2700548 | Kopf | 1 | LH RH dip DE, SE, BR, IT, ES, PT, GR, CH, NL, FR, AR - All Vins |
21 | obs T2700557 | Kopf | 1 | Symmetrical dip US & CA All Vins AU, >> 79413 SG >> 110499 |
21 | obs T2700549 | Kopf | 1 | RH LH dip AU, >> 79414 |
22 | T2700560 | Kopf | 2 | |
23 | T3330585 | Schraube | 2 | |
24 | T3350069 | Mutter | 2 | |
25 | T2500686 | Kabelstrang | 2 | |
26 | T2040879 | HALTERUNG, INSTRUMENTENEINHEIT | 1 | |
27 | obs T2040874 | ABDECKUNG | 1 | |
28 | obs T3330706 | Schraubbolzen, M6 x 18 | 3 | |
29 | T3330627 | Screw, Pan/HD, TPT, Tx, M5 x 12 | 1 | |
30 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
