Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

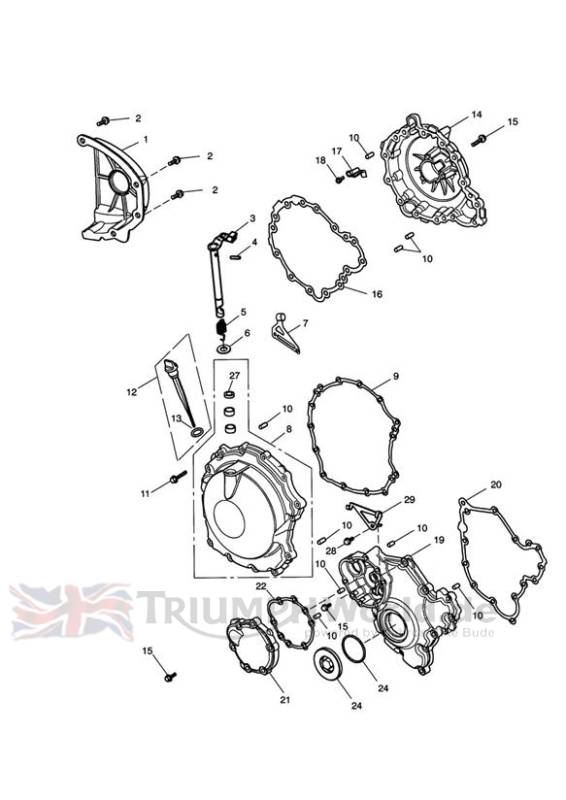

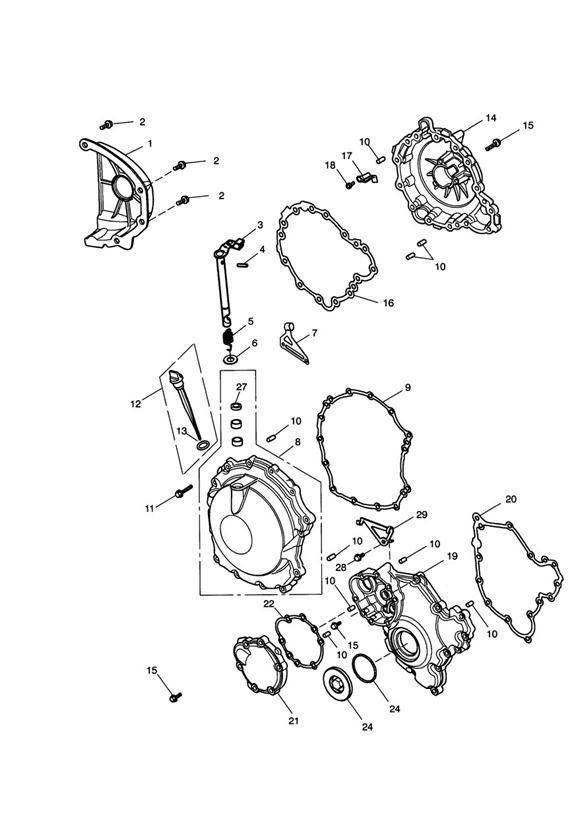

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1260377 | Sprocket Cover Assy | 1 | |
| 2 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | |
| 3 | T1170683 | Lifter Arm, Clutch | 1 | |
| 4 | T3000014 | Spannh?lse | 1 | > Eng No 473894 |
| 5 | T1170234 | Return Spring | 1 | |
| 6 | T3555014 | Washer,13 x 18 x 1 | 1 | |
| 7 | T1171990 | Holder, Clutch Cable | 1 | |
| 8 | T1261757 | Clutch Cover Assy, Black | 1 | |
| 8 | T1269065 | Kit, Clutch Cover Assy | 1 | ABS Special Edition (13MY) Only > 602492 |
| 8 | T1261757 | Clutch Cover Assy, Black | 1 | ABS Special Edition (13MY) Only 602493 > (includes logo) |
| 9 | T1261097 | DICHTUNG, KUPPLUNGSDECKEL | 1 | |
| 10 | T3000005 | Dowel, Dia 6 x 16.5 | 10 | |
| 11 | T3331103 | Schraubbolzen | 14 | > Eng 473866 |
| 11 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 14 | Eng No 473867 > |
| 12 | T1261410 | Dipstick Assy | 1 | |
| 12 | T1261444 | Dipstick, Oil | 1 | ABS Special Edition (13MY) Only > 602492 **See Service Bulletin 502** |
| 12 | T1261410 | Dipstick Assy | 1 | ABS Special Edition (13MY) Only 602493 > **See Service Bulletin 502** |
| 13 | T3600163 | O Ring, ID 19 x 3 | 1 | |
| 14 | T1260808 | Alternator Cover | 1 | |
| 15 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 31 | > Eng No 487366 |
| 15 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 30 | Eng No 487367 > |
| 16 | T1261098 | DICHTUNG, LICHTMASCHINENDECKEL | 1 | |
| 17 | T1261217 | KABELFUEHRUNG | 1 | |
| 18 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 1 | |
| 19 | obs T1261224 | DECKEL, KURBELWELLE, RECHTS | 1 | > Eng No 487366 |
| 19 | T1266621 | Crank Cover, Black | 1 | Eng No 487367 > |
| 20 | T1261103 | DICHTUNG, KW-DECKEL, RECHTS | 1 | |
| 21 | T1261202 | DECKEL, ANLASSER | 1 | > Eng No 487366 |
| 21 | T1265432 | Starter Cover, Black | 1 | Eng No 487367 > |
| 22 | T1261104 | DICHTUNG, ANLASSERDECKEL | 1 | > Eng No 487366 |
| 22 | T1269999 | Gasket, Starter Cover | 1 | Eng No 487367 > |
| 24 | T1261223 | Plug, M45 x 1.25, Black | 1 | |
| 25 | T3600222 | O-ring | 1 | |
| 27 | T3600095 | Dichtung, staubschutz | 1 | |
| 28 | T3331109 | Bolt, HHF, M6 x 28, SS, Enc | 1 | > Eng No 473867 |
| 28 | T3205081 | Bolt, HHF, Lghtd, M6 x 28, Enc | 1 | Eng No 473868 > |
| 29 | T3700157 | RING | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
