ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

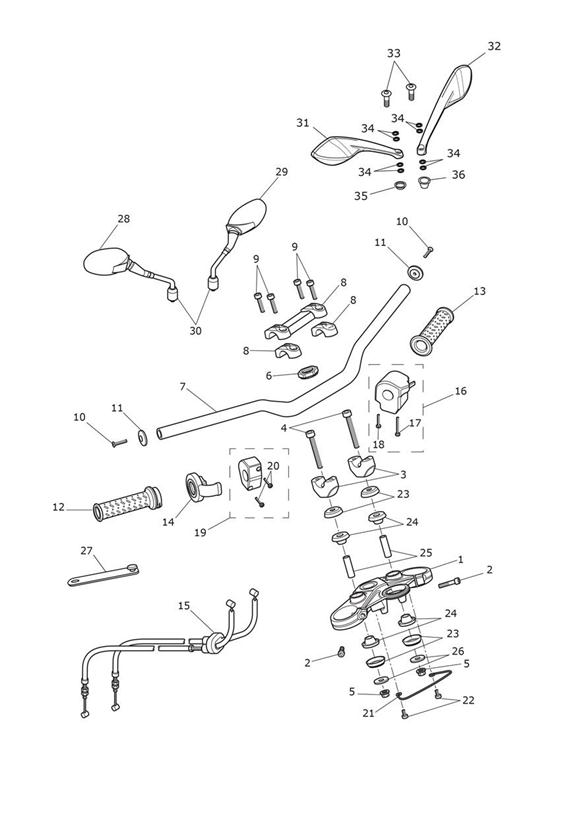

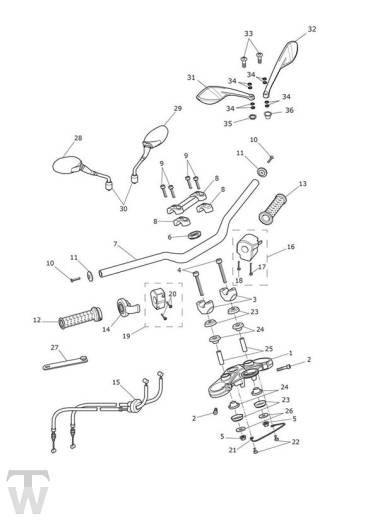

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2040557 | Upper Yoke | 1 | N/A BR & IN > 713564 |
1 | T2040557 | Upper Yoke | 1 | BR & IN > 711037 |
1 | T2041085 | Upper Yoke, Black | 1 | ABS Special Edition (13MY) |
1 | T2041085 | Upper Yoke, Black | 1 | N/A BR & IN - 713565 > |
1 | T2041085 | Upper Yoke, Black | 1 | BR & IN Only - 711038 > |
2 | T3050324 | Screw, Cap/Hd, M8 x 1.25 x 35, Slv | 2 | |
3 | T2041599 | Lower Handlebar Clamp | 2 | |
4 | T3050128 | Bolt, Skt HD, M10 x 70, Yel | 2 | |
5 | T3350134 | Locknut, M10 x 1.25 | 2 | |
6 | T2049880 | Nut, Upper Yoke, M25 | 1 | |
7 | T2041005 | Handlebar, Tapered, Silver | 1 | |
7 | T2041004 | Handlebar, Tapered, Black | 1 | ABS Special Edition (13MY) |
8 | T2040596 | Upper Handlebar Clamp | 2 | > 528071 |
8 | T2042007 | Handlebar, Clamp, Linked | 1 | 528072 > |
9 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 4 | |
10 | T3331643 | Screw, M5 x 30, Csk, Skt, Enc | 2 | |
11 | T2044305 | Bar End Weight | 2 | |
12 | T2040331 | GASGRIFF | 1 | |
13 | T2040740 | GRIFFGUMMI, LINKS | 1 | |
14 | T2040252 | BETAETIGUNGSMECHANISMUS-GASZUG | 1 | |
15 | T2049601 | Throttle Cable, Twin | 1 | |
16 | T2504517 | Switchcube Assembly, LH | 1 | |
17 | obs T3331810 | Schraube | 1 | |
18 | T3331790 | Schraube | 1 | |
19 | T2049237 | Switchcube Assembly, RH | 1 | |
20 | T3331800 | Schraube | 2 | |
21 | T3707676 | Cable Guide | 1 | |
22 | T3203222 | Bolt, HHF, M6 x 12, Slv | 2 | |
23 | T2049193 | Cap, Handlebar Bush | 4 | |
24 | T2049191 | Bush, Rubber, H/Bar Clamp | 4 | |
25 | T2040807 | Sleeve, Dia,13 x 43 | 2 | |
26 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
27 | T3700212 | Band, Rubber | 1 | |
28 | T2060018 | Mirror Assy, RH | 1 | |
29 | T2060019 | Mirror Assy, LH | 1 | |
30 | T2300595 | Knockback Cover, Mirror | 2 | |
31 | T2066710 | Mirror Assy, RH | 1 | ABS Special Edition (13MY) |
32 | T2066711 | Mirror Assy, LH | 1 | ABS Special Edition (13MY) |
33 | T3330376 | Screw, Cap/Hd, M10 x 23, Enc | 2 | ABS Special Edition (13MY) |
34 | T3551409 | Washer,10.5 x 16.5 x 0.5 | 8 | ABS Special Edition (13MY) |
35 | T2066721 | Rubber Sleeve, Mirror, RHS | 1 | ABS Special Edition (13MY) |
36 | T2066720 | Rubber Sleeve, Mirror, LHS | 1 | ABS Special Edition (13MY) |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
