ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

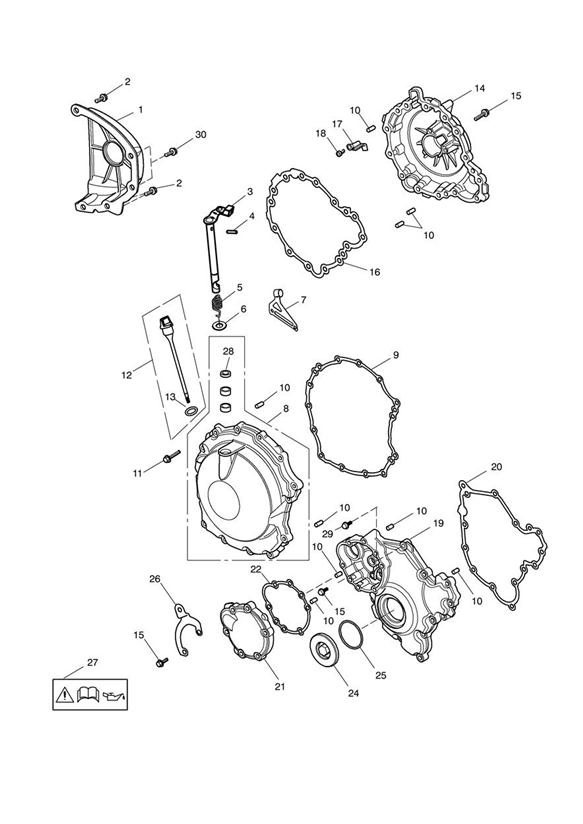

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1260311 | Sprocket Cover Assy | 1 | |
2 | obs T3330709 | Bolt, RHHF, Lightd, M6 x 12, S/S | 3 | > 453091 |
2 | T3205062 | Bolt, HHF, Lghtd, M6 x 12, Slv | 3 | 453092 > |
3 | T1170683 | Lifter Arm, Clutch | 1 | |
4 | T3000014 | Spannh?lse | 1 | |
5 | T1170234 | Return Spring | 1 | |
6 | T3555014 | Washer,13 x 18 x 1 | 1 | |
7 | T1171990 | Holder, Clutch Cable | 1 | |
8 | T1261413 | Kit, Dipstick/Clutch Cover | 1 | > Eng No 467905 |
8 | T1261757 | Clutch Cover Assy, Black | 1 | Eng No 467906 > |
9 | T1261097 | DICHTUNG, KUPPLUNGSDECKEL | 1 | |
10 | T3000005 | Dowel, Dia 6 x 16.5 | 10 | |
11 | T3331103 | Schraubbolzen | 14 | > Eng no 457927 |
11 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 14 | Eng No 457928 > |
12 | T1261180 | OELMESSSTAB | 1 | > Eng No 467905 |
12 | T1261418 | Dipstick Assy | 1 | Eng No 467906 > |
13 | T3600136 | O-ring | 1 | > Eng No 467905 |
13 | T3600163 | O Ring, ID 19 x 3 | 1 | Eng No 467906 > |
14 | T1260808 | Alternator Cover | 1 | |
15 | T3331102 | Schraubbolzen | 32 | > Eng No 322082 |
15 | T3331102 | Schraubbolzen | 31 | Eng No 322083 > Eng No 455839 (F2) > Eng No 475629 (F4) |
15 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 30 | Eng No 487374 > |
15 | T3205067 | Bolt, HHF, Lghtd, M6 x 25, Slv | 31 | Eng No 455840 > (F2) & Eng No 475630 > (F4) Eng No 487373 |
16 | T1260009 | DICHTUNG, METALL, LIMA-DECKEL | 1 | > Eng No 403403 |
16 | T1261098 | DICHTUNG, LICHTMASCHINENDECKEL | 1 | Eng No 403404 > |
17 | T1261217 | KABELFUEHRUNG | 1 | |
18 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 1 | |
19 | obs T1261221 | Kit, Crank Cover, Black | 1 | > Eng No 322082 |
19 | obs T1261224 | DECKEL, KURBELWELLE, RECHTS | 1 | Eng No 322083 > Eng 487373 |
19 | T1266621 | Crank Cover, Black | 1 | Eng No 487374 > |
20 | T1261103 | DICHTUNG, KW-DECKEL, RECHTS | 1 | |
21 | T1261202 | DECKEL, ANLASSER | 1 | > Eng 487373 |
21 | T1265432 | Starter Cover, Black | 1 | Eng No 487374 > |
22 | T1261104 | DICHTUNG, ANLASSERDECKEL | 1 | > Eng 487373 |
22 | T1269999 | Gasket, Starter Cover | 1 | Eng No 487374 > |
24 | T1261223 | Plug, M45 x 1.25, Black | 1 | |
25 | T3600222 | O-ring | 1 | |
26 | T1300827 | HALTERUNG, REGLER | 1 | > 354280 |
27 | T3900302 | Label, Oil & Filter | 1 | |
28 | T3600095 | Dichtung, staubschutz | 1 | |
29 | T3331109 | Bolt, HHF, M6 x 28, SS, Enc | 1 | Eng No 322083 > |
30 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | > 453091 |
30 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 2 | 453092 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
